10776 - DB55 Planter (24 Rows, 70cm spacing) (Russian) - 10Sep18
91 - Высевающая секция — ExactEmerge™

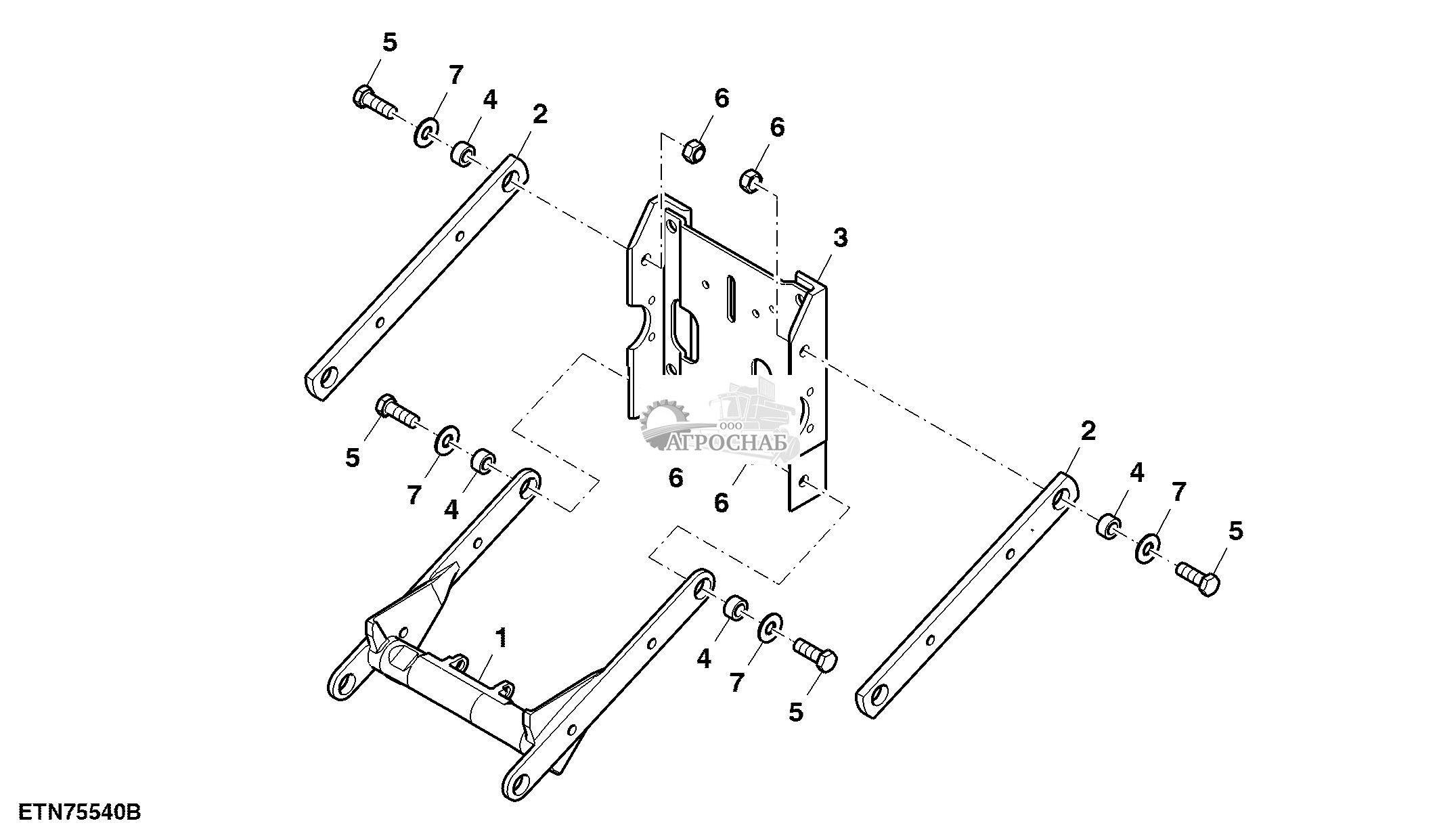

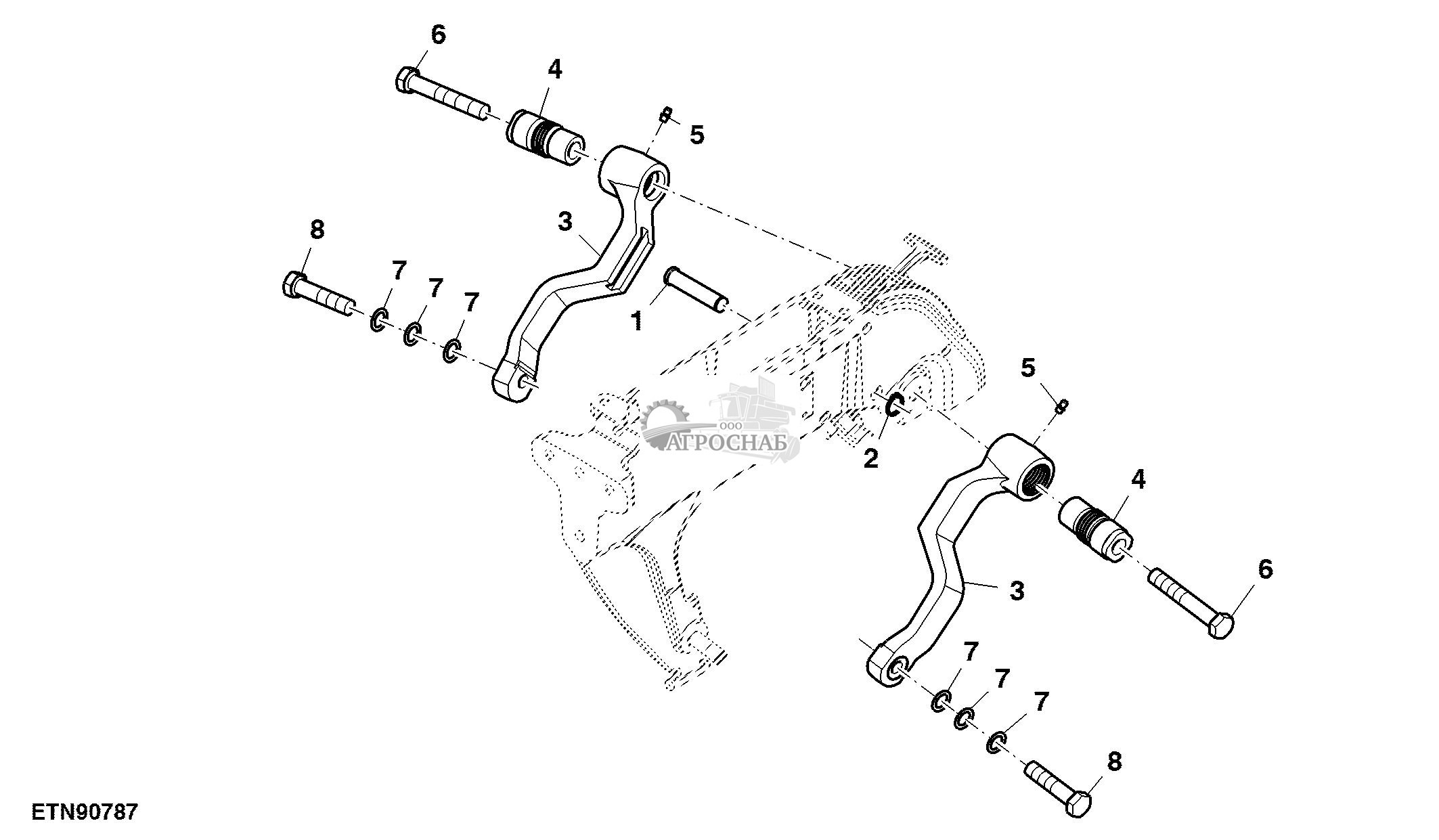

Кронштейн, узкое крепление со стандартным рычагом, литой
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A52092 | Рукоять | 1 | |||
| 2 | A76223 | Рукоять | 2 | |||
| 3 | A82403 | Пластина | 1 | |||
| 4 | A112543 | Втулка | 4 | |||
| 5 | 19M7489 | Винт с головкой | 4 | M16 X 45 | ||
| 6 | A31869 | Стопорная гайка | 4 | |||
| 7 | 24M7648 | Шайба | 4 | 17 X 38 X 3 mm |

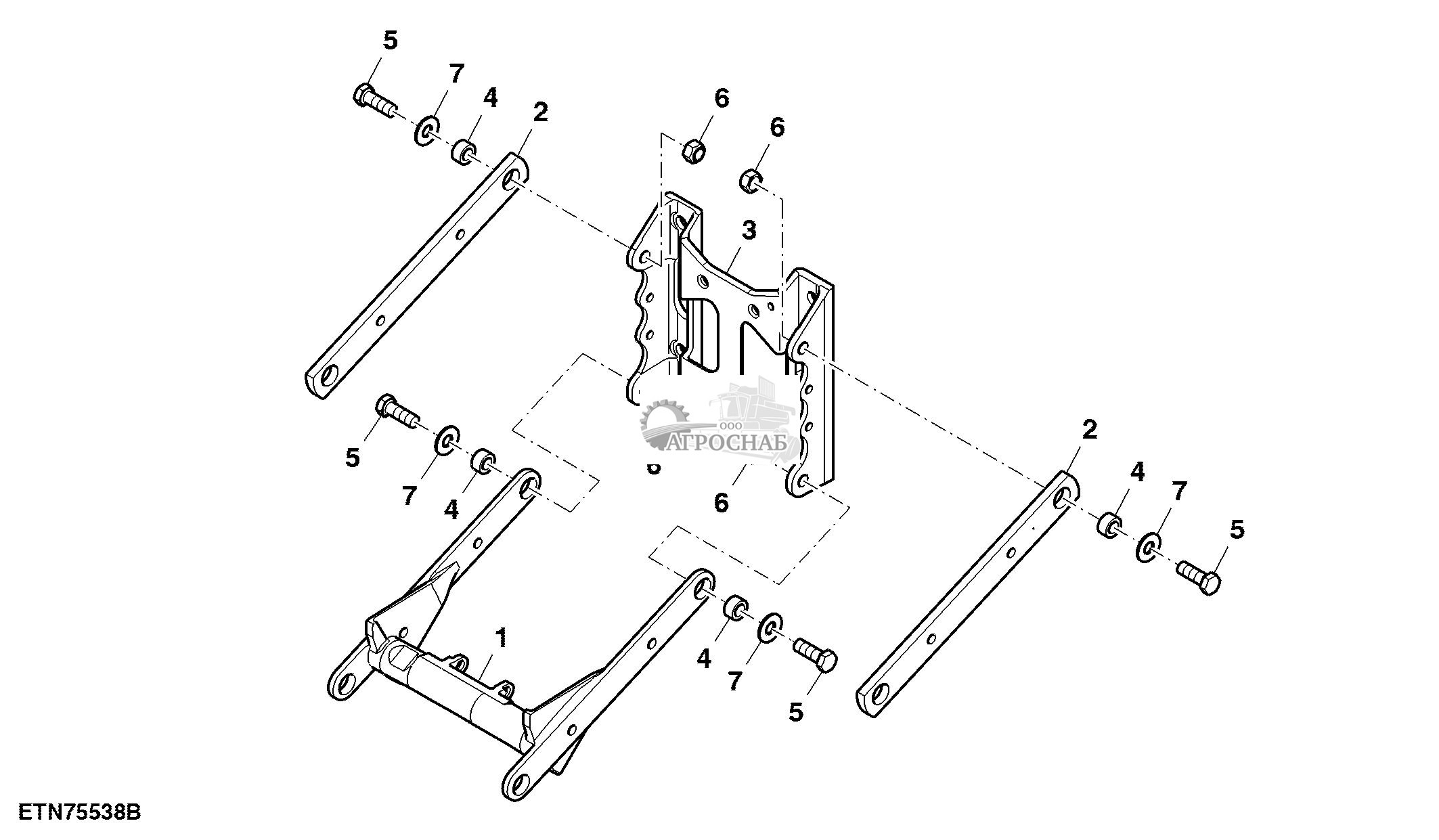

Кронштейн, низкое крепление со стандартным рычагом
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A52092 | Рукоять | 1 | |||
| 2 | A76223 | Рукоять | 2 | |||
| 3 | AA61189 | Пластина | 1 | |||
| 4 | A112543 | Втулка | 4 | |||
| 5 | 19M7489 | Винт с головкой | 4 | M16 X 45 | ||
| 6 | A31869 | Стопорная гайка | 4 | |||
| 7 | 24M7648 | Шайба | 4 | 17 X 38 X 3 mm |

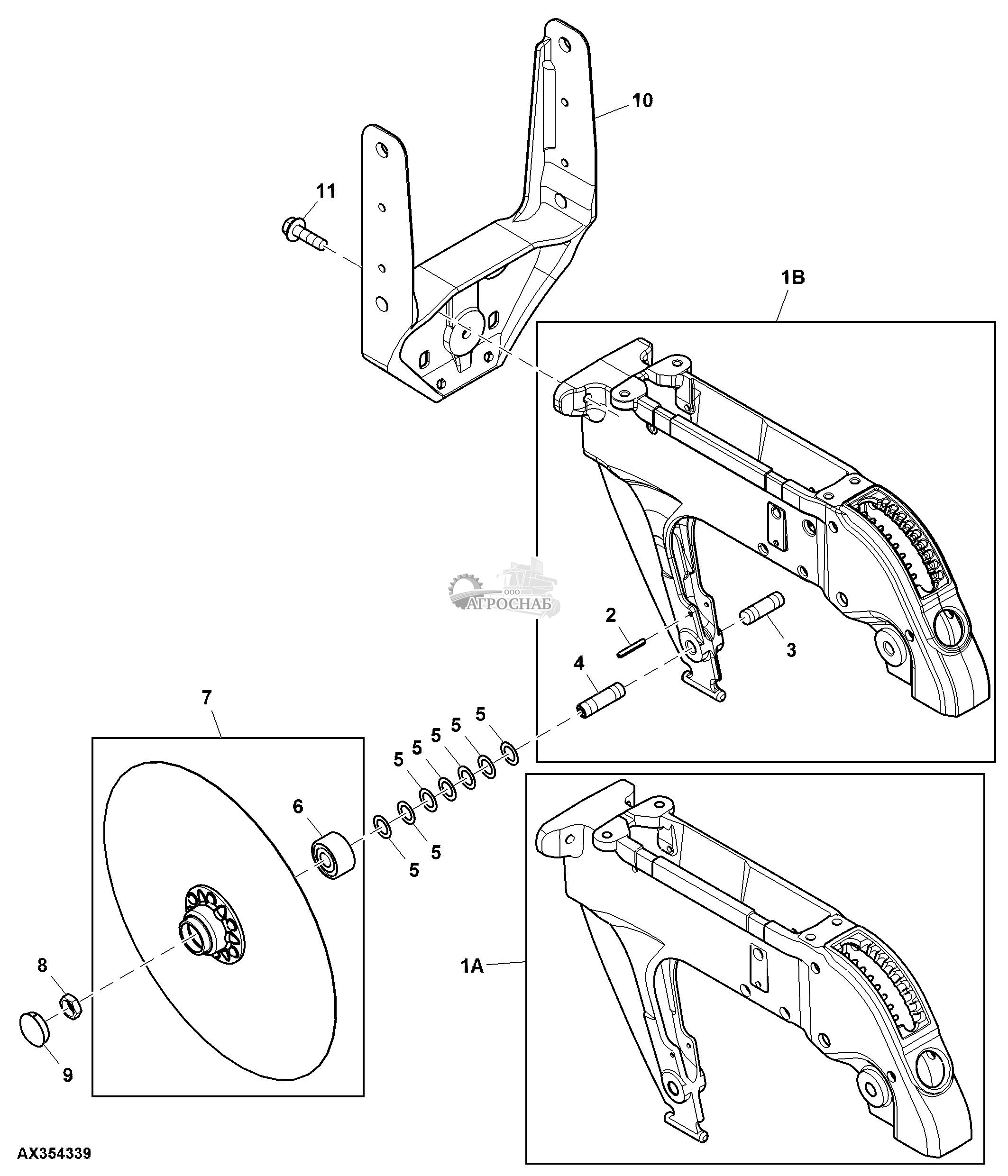

Сошник / рыхлительная лапа Tru-Vee™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
|---|---|---|---|---|---|---|---|
| 1A | AA79678 | Хвостовик | 1 | - | 780100 | ||
| 1B | AA96129 | Хвостовик | 1 | 780101 | - | ||
| 2 | 34H284 | Пружинный шплинт | 1 | 3/16" X 1-1/4" | |||
| 3 | A78210 | Шпилька | 1 | ||||
| 4 | A79254 | Шпилька | 1 | ||||
| 5 | J16160 | Прокладка | 14 | TK = 0.76 mm | |||
| 6 | AA59196 | Шариковый подшипник | 2 | ||||
| 7 | AA65248 | Дисковое орудие | 2 | INCLUDES A78218 | |||
| 8 | 14M7260 | Гайка | 1 | M16 RH | |||
| 14M7382 | Гайка | 1 | M16 LH Illustrated | ||||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | ||
| 9 | A78218 | Заглушка | 2 | ||||
| 10 | A107163 | Хвостовик | 1 | ||||
| 11 | 19M7791 | Болт | 3 | M12 X 40 |

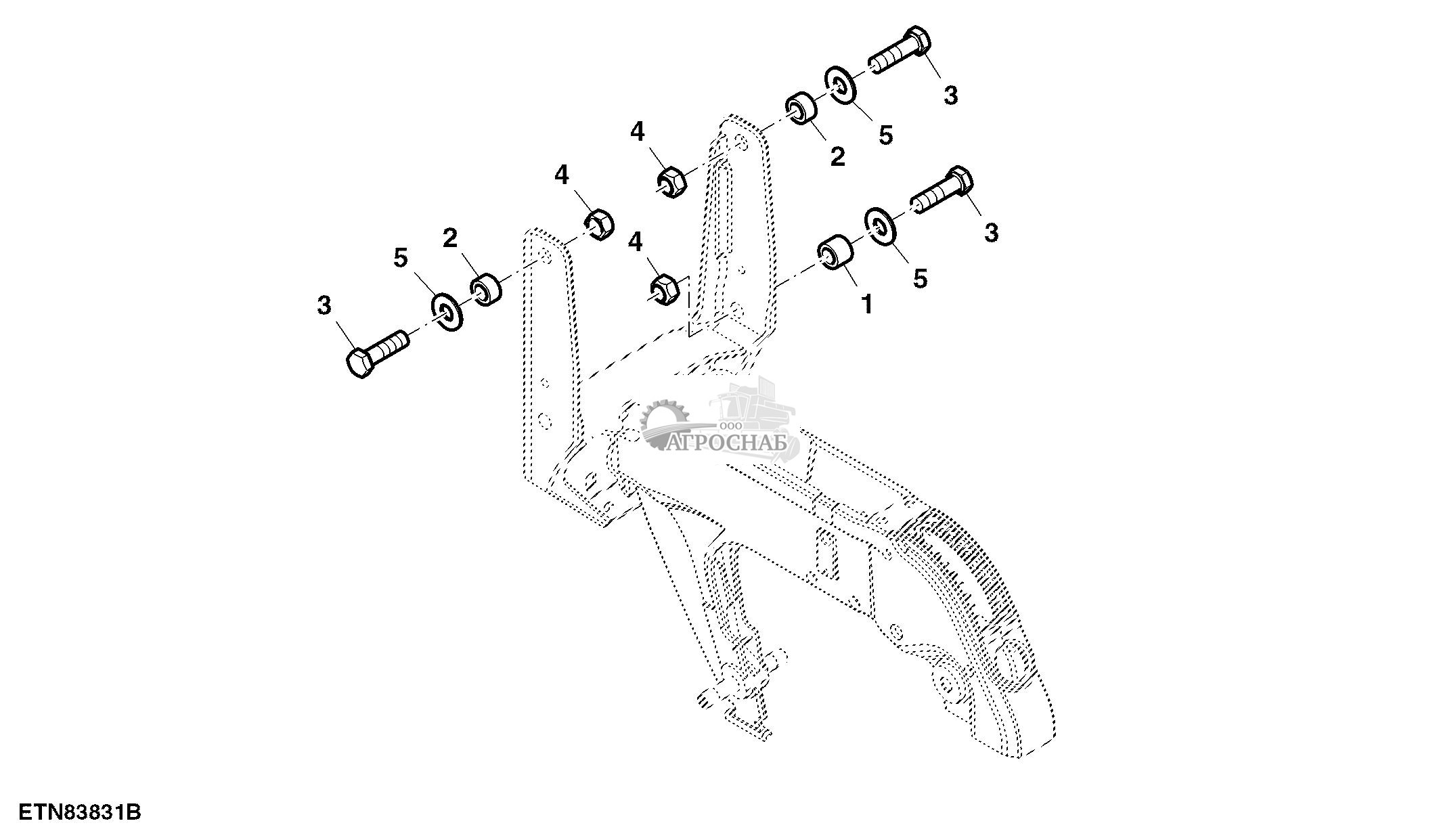

Крепежные детали задних параллельных рычагов
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A112544 | Втулка | 1 | |||
| 2 | A112543 | Втулка | 3 | |||
| 3 | 19M8295 | Винт с головкой | 4 | M16 X 55 | ||
| 4 | A31869 | Стопорная гайка | 4 | |||
| 5 | 24M7648 | Шайба | 4 | 17 X 38 X 3 mm |

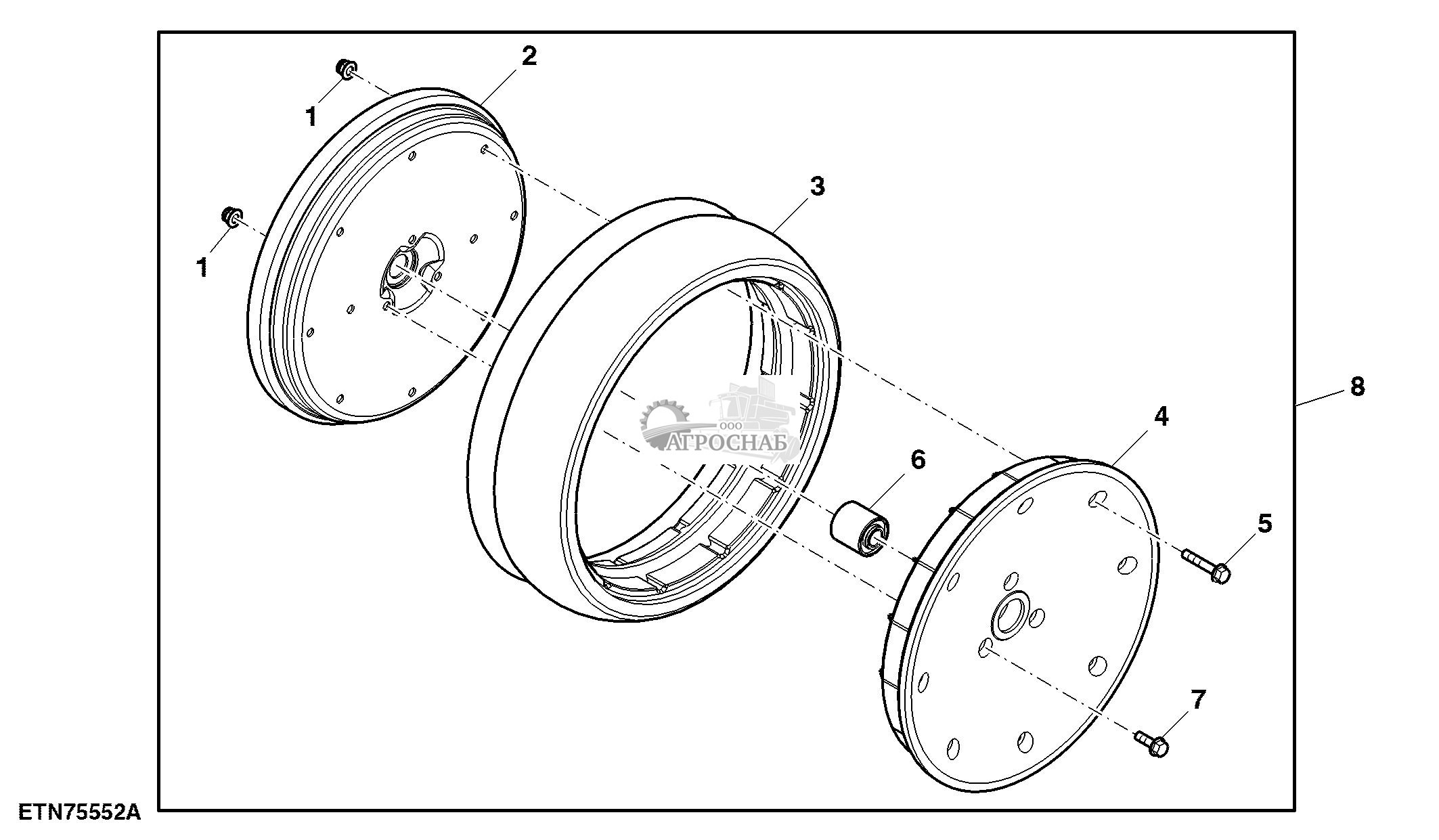

Gauge Wheel, Regular(Колеса Датчик Регулярных)
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | 14M7396 | Стопорная гайка | 22 | M8 | ||
| 2 | A77880 | КОЛЕСО | 2 | |||
| 3 | A84062 | Шина | 2 | |||
| 4 | A56565 | КОЛЕСО | 2 | |||
| 5 | 19M8318 | Винт | 16 | M8 X 45 | ||
| 6 | AN212132 | Шариковый подшипник | 2 | |||
| 7 | 19M7867 | Винт | 6 | M8 X 25 | ||
| 8 | AA66604 | КОЛЕСО | 2 |
Рычаги копирующего колеса
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A89736 | Штифт с канавкой | 1 | |||
| 2 | N105572 | Пружинное кольцо | 1 | |||
| 3 | A92817 | Рукоять | 2 | |||
| 4 | A92818 | Саморазм. втулка | 2 | |||
| 5 | JD7844 | Смазочная арматура | 2 | |||
| 6 | 19M8020 | Винт с головкой | 2 | M16 X 100 | ||
| 7 | N282054 | Шайба | 6 | |||
| 8 | 19M7719 | Винт с головкой | 2 | M16 X 70 |

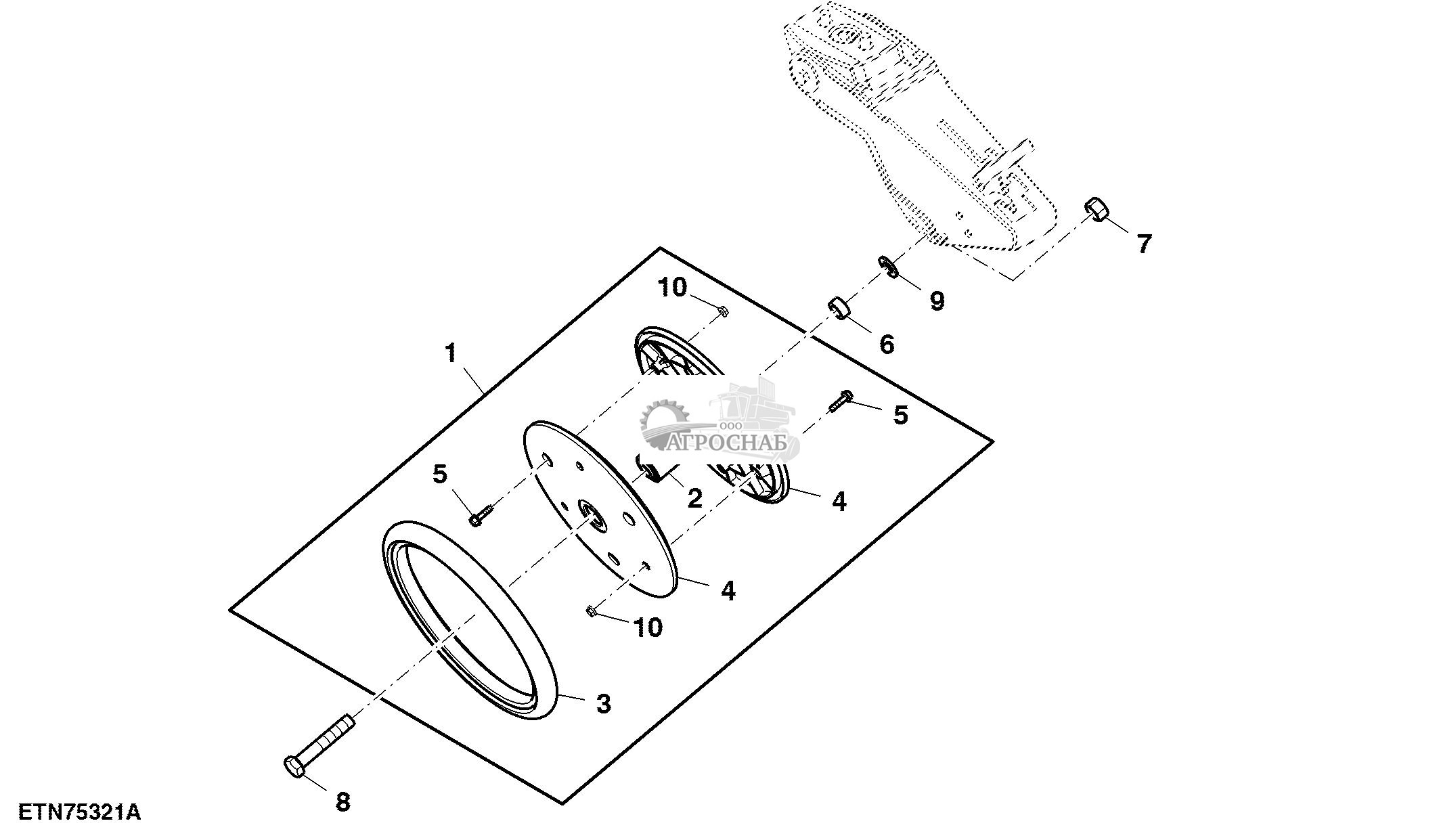

Заделочное колесо, резиновая шина, показана левая сторона
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA39968 | КОЛЕСО | 2 | |||
| 2 | AN212132 | Шариковый подшипник | 2 | |||
| 3 | A22325 | Шина | 2 | |||
| 4 | A56566 | КОЛЕСО | 4 | |||
| 5 | 19M7863 | Винт | 12 | M6 X 25 | ||
| 6 | A52556 | Распорная втулка | 2 | |||
| 7 | 14M7276 | Гайка | 1 | M16 RH | ||
| 14M7543 | Гайка | 1 | M16 LH | |||
| 8 | 19M7609 | Винт с головкой | 1 | M16 X 90 RH | ||
| 19M9018 | Винт с головкой | 1 | M16 X 90 LH | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 9 | 24M7053 | Шайба | 2 | 17 X 30 X 3 mm | ||
| 10 | 14M7397 | Стопорная гайка | 12 | M6 |

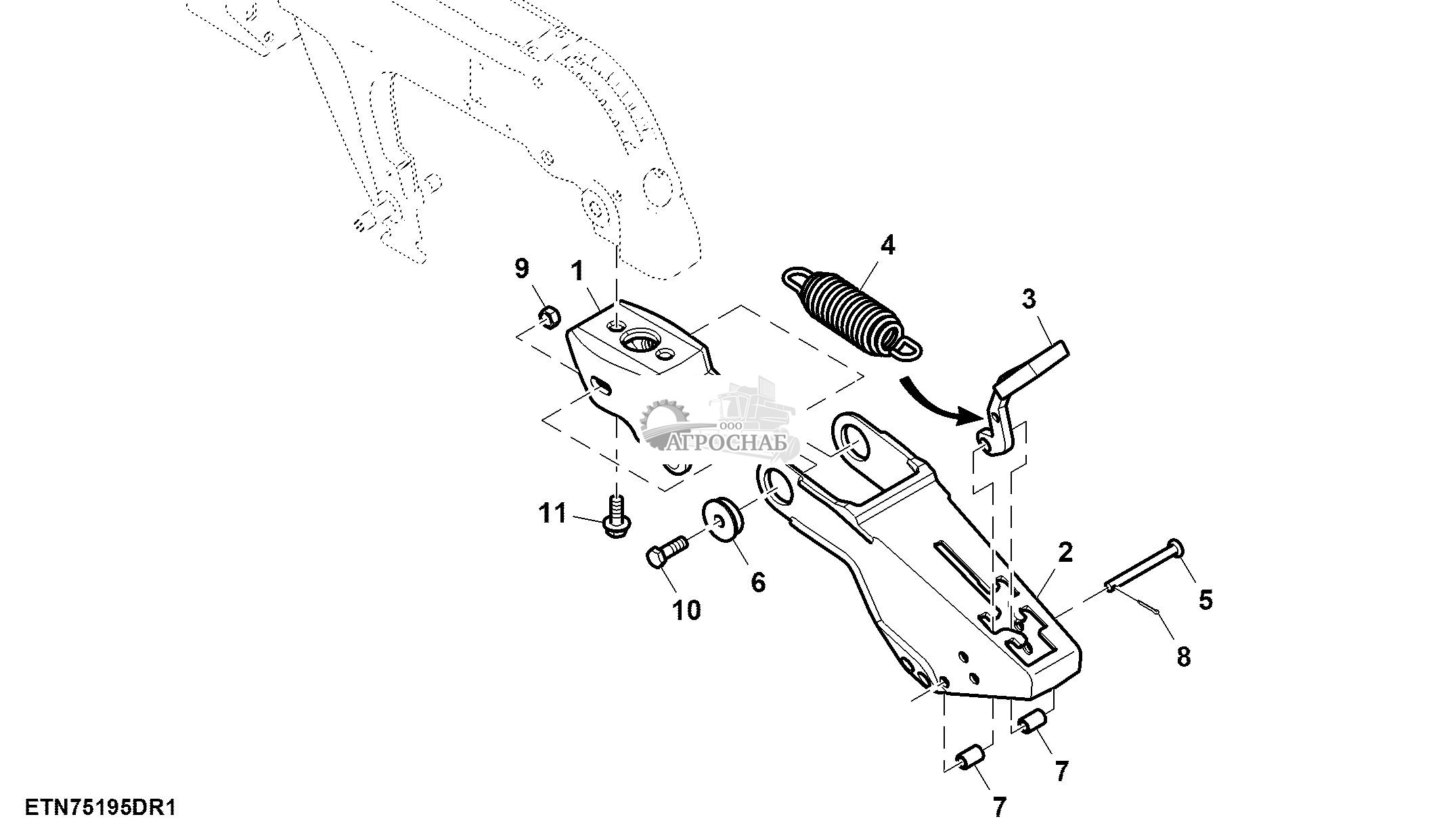

Рама заделочного колеса
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A93256 | Опора | 1 | |||
| 2 | A93258 | Рама | 1 | |||
| 3 | A86762 | Рукоятка | 1 | |||
| 4 | A74643 | Пружина растяжения | 1 | |||
| 5 | A103634 | Штифт | 1 | |||
| 6 | A55888 | Втулка | 2 | |||
| 7 | H2204B | Втулка | 2 | |||
| 8 | 11M7059 | Шплинт | 1 | 3.200 X 20 mm | ||
| 9 | A31867 | Стопорная гайка | 2 | |||
| 10 | 19M7790 | Винт | 2 | M12 X 35 | ||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M7789 | Винт | 2 | M12 X 30 |

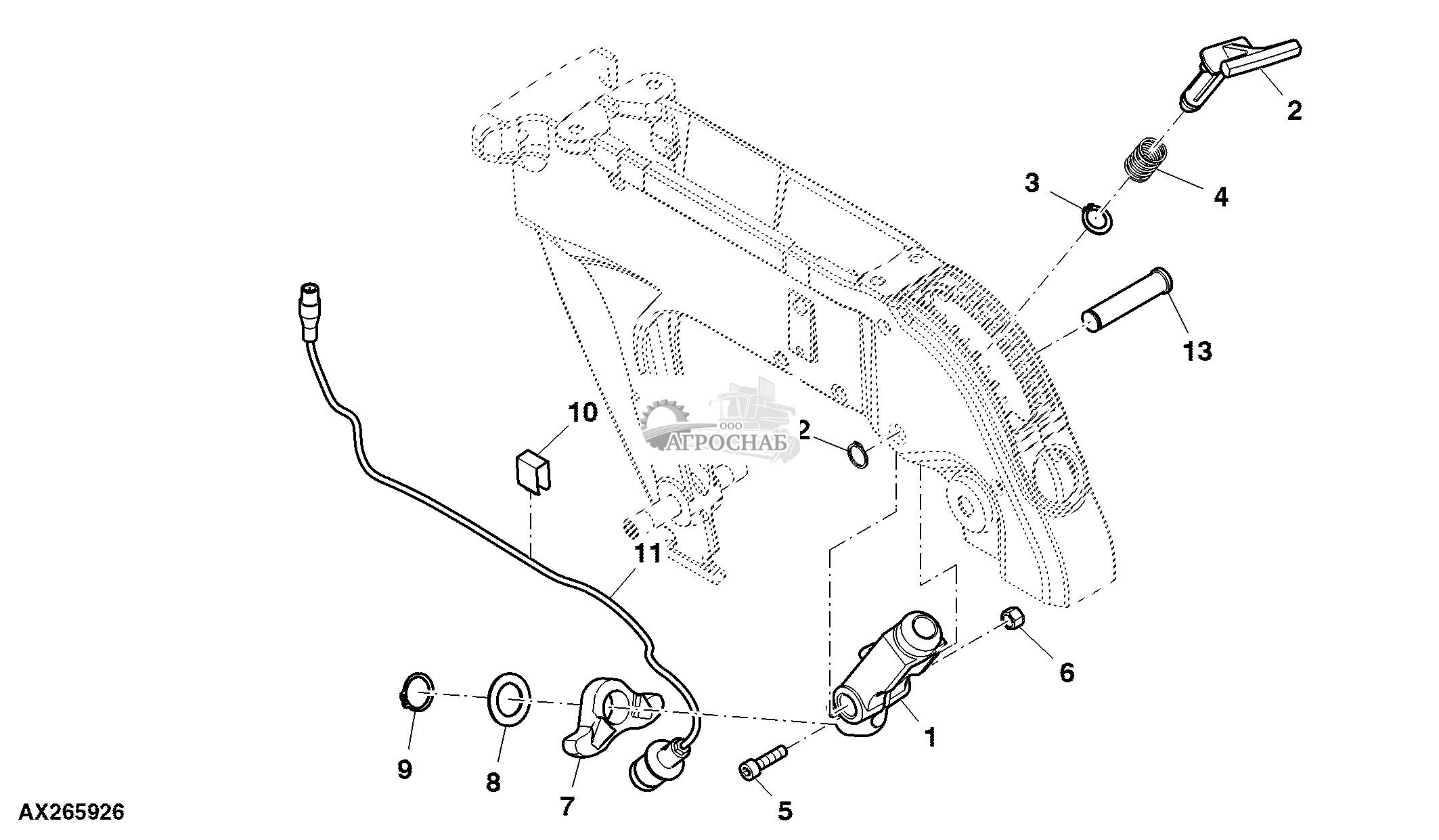

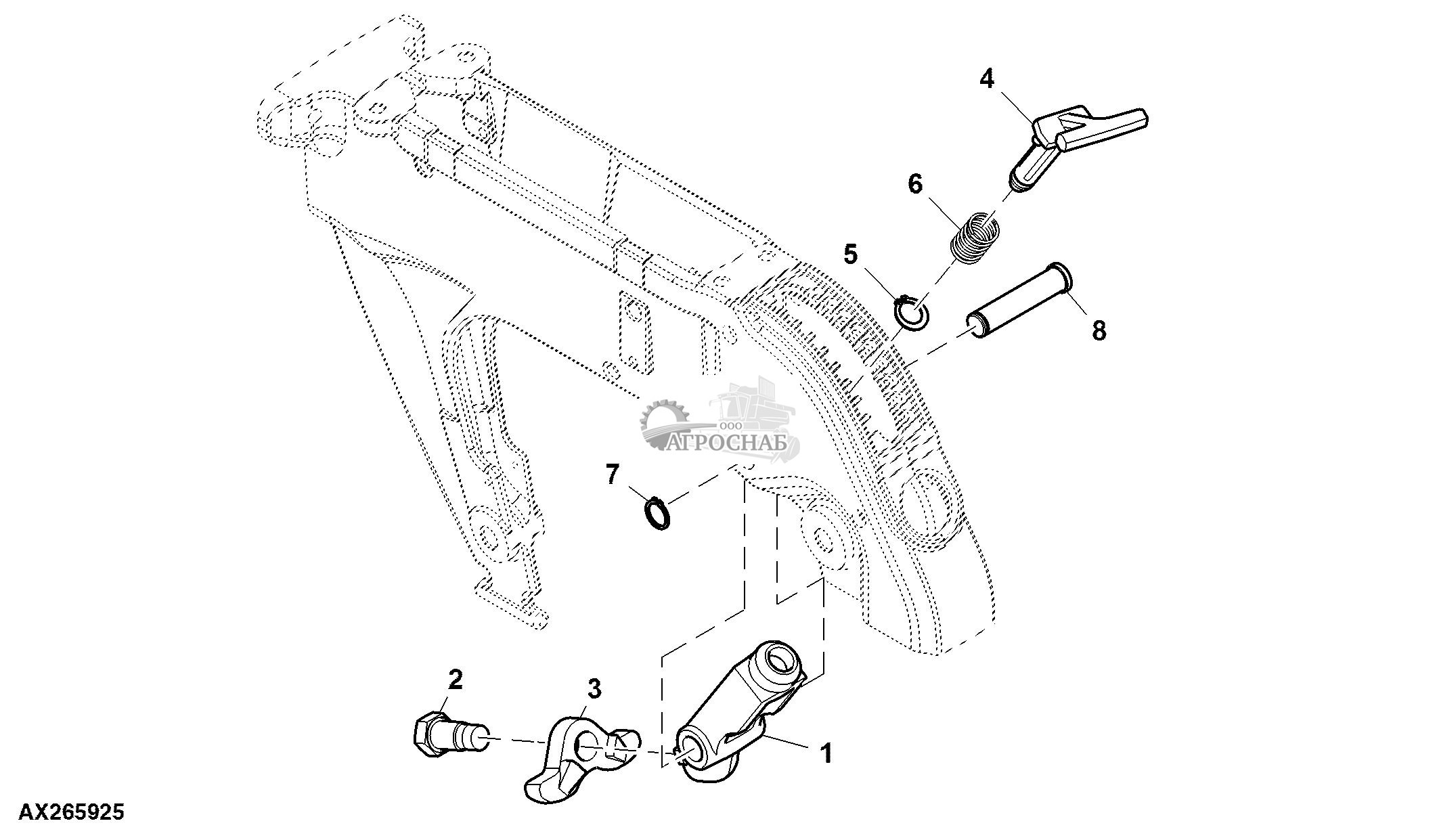

Ограничитель заглубления с датчиком
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A94707 | Стопор | 1 | |||
| 2 | A91808 | Рукоятка | 1 | |||
| 3 | B14203 | Пружинное кольцо | 1 | |||
| 4 | A90676 | Пружина сжатия | 1 | |||
| 5 | 19M8024 | Винт | 1 | M8 X 30 | ||
| 6 | E64256 | Стопорная гайка | 1 | |||
| 7 | A89238 | Коромысло | 1 | |||
| 8 | A90671 | Шайба | 1 | |||
| 9 | 40M7076 | Пружинное кольцо | 1 | |||
| 10 | A92680 | Зажимная скоба | 2 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | AA78166 | Датчик | 1 | |||
| 12 | N105572 | Пружинное кольцо | 1 | |||
| 13 | A89736 | Штифт с канавкой | 1 |
Stop, Walking Gauge Wheel(Остановись Колес )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A94705 | Стопор | 1 | |||
| 2 | A58670 | Винт | 1 | |||
| 3 | A62609 | Коромысло | 1 | |||
| 4 | A91808 | Рукоятка | 1 | |||
| 5 | B14203 | Пружинное кольцо | 1 | |||
| 6 | A90676 | Пружина сжатия | 1 | |||
| 7 | N105572 | Пружинное кольцо | 1 | |||
| 8 | A89736 | Штифт с канавкой | 1 |

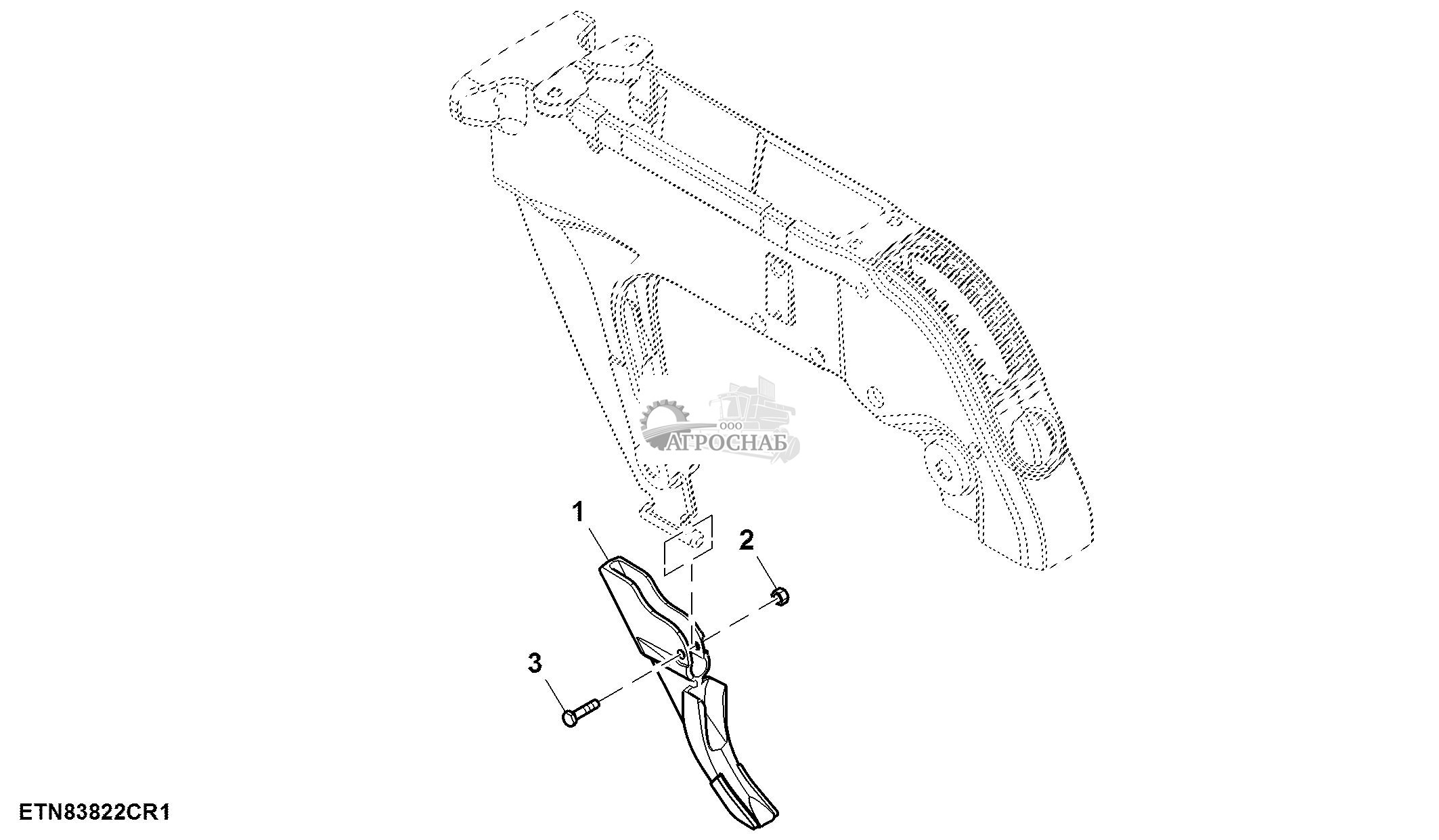

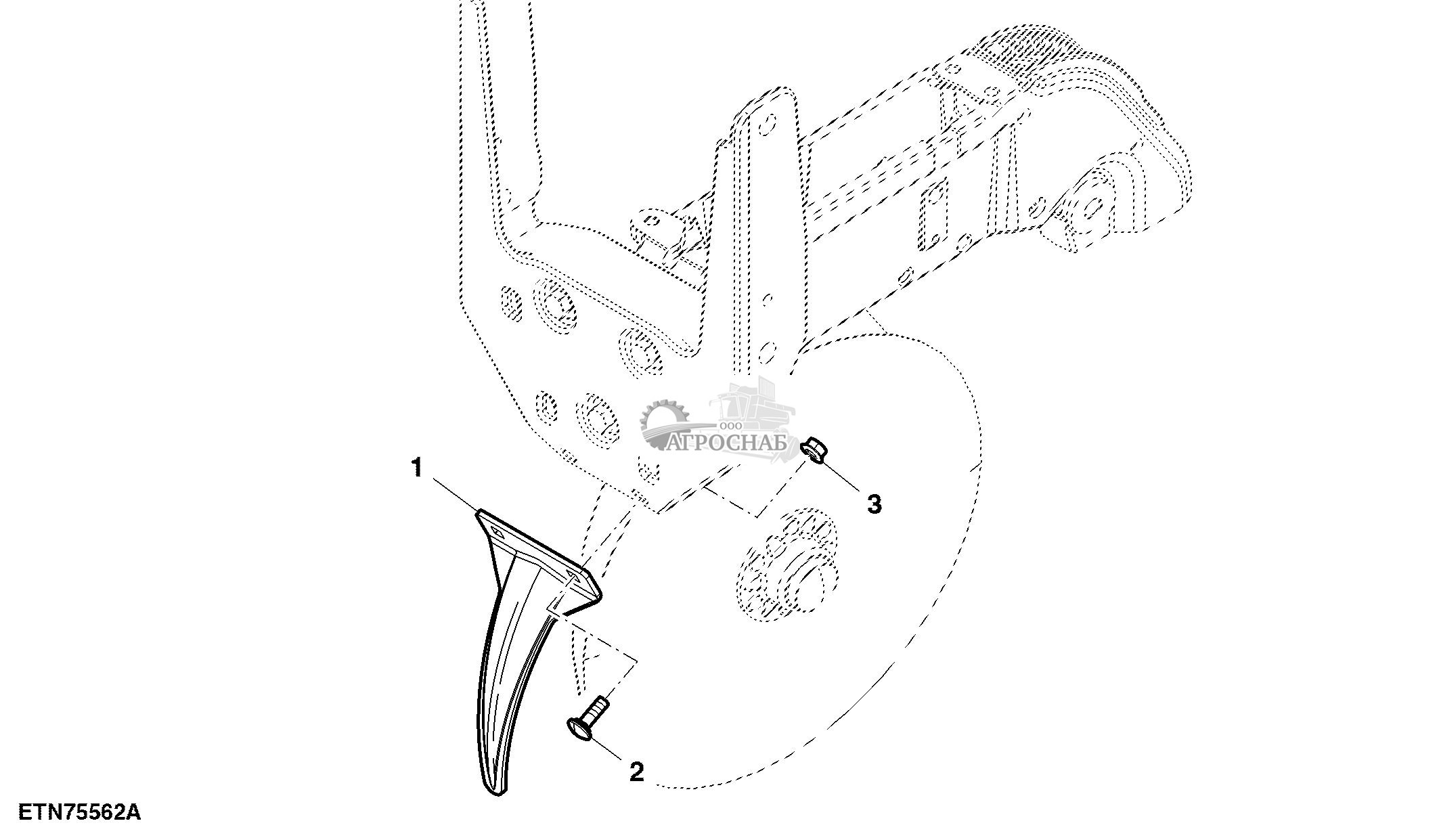

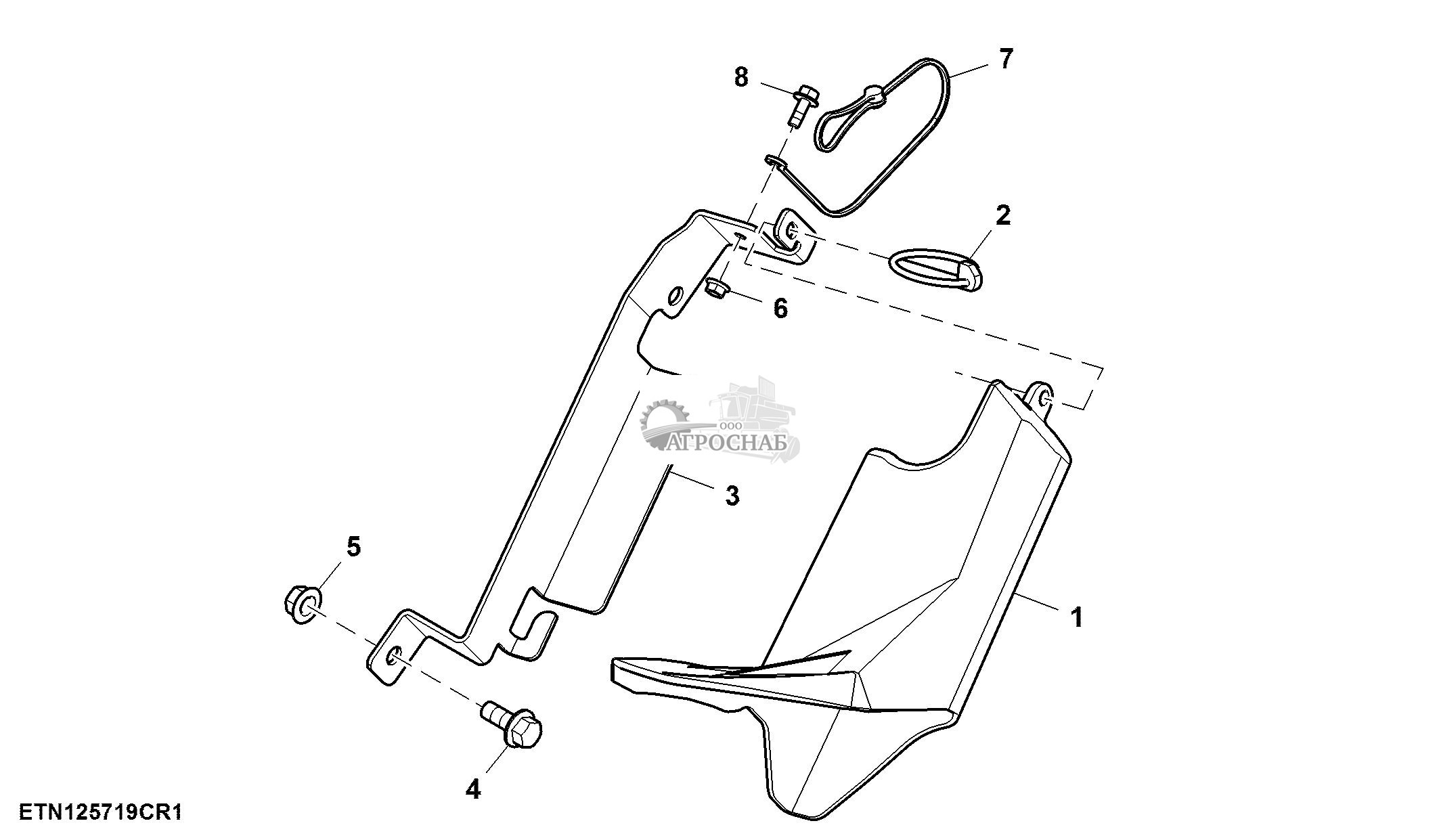

Щиток, двухдисковый
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A48879 | Щиток | 1 | |||
| 2 | 03M7185 | Болт | 2 | M8 X 25 | ||
| 3 | 14M7298 | Фланцевая гайка | 2 | M8 |

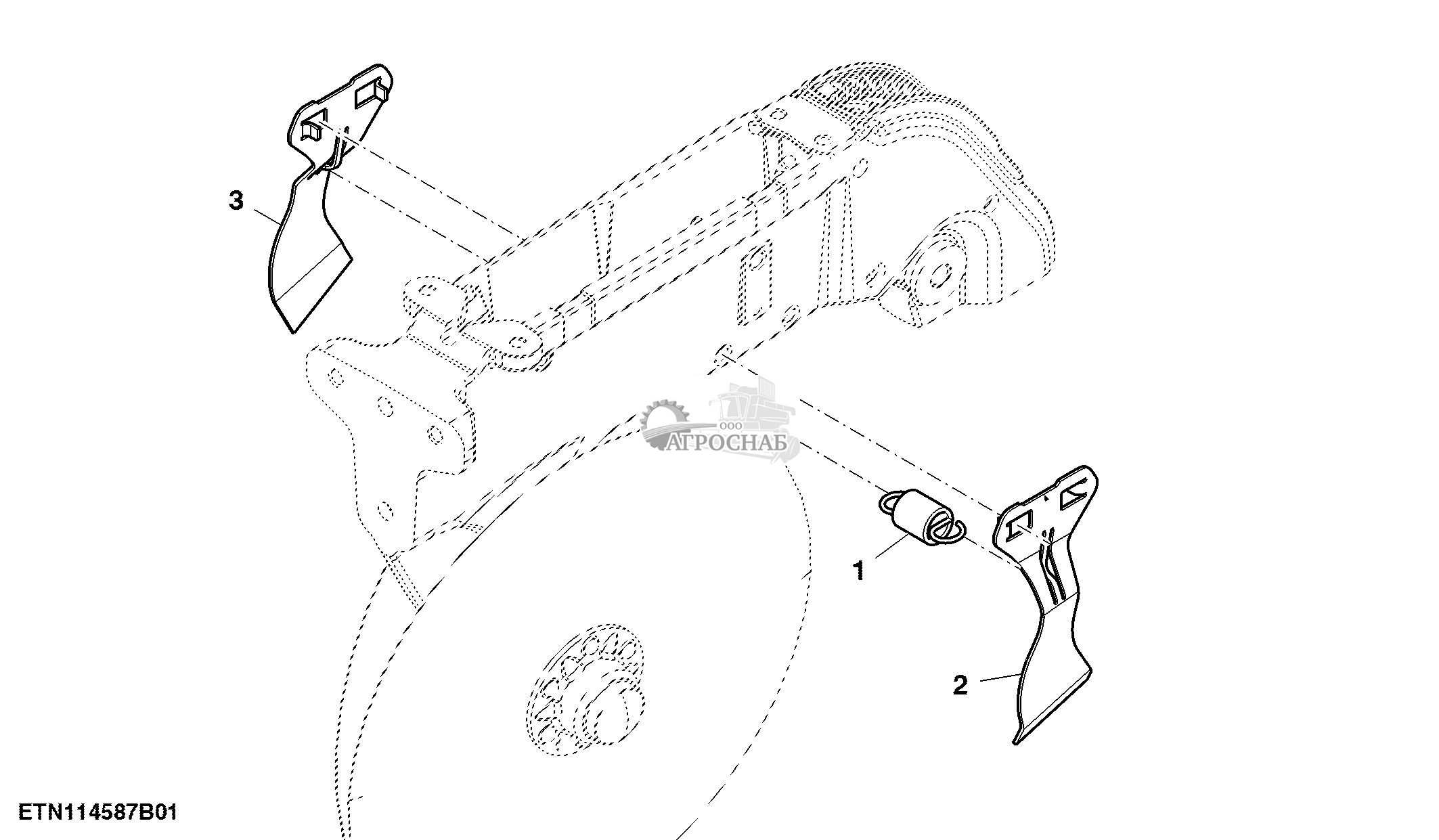

Колесные скреперы с натяжной пружиной
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A50047 | Пружина | 1 | |||
| 2 | A98183 | Рукоять | 1 | LH | ||
| 3 | A98182 | Рукоять | 1 | RH |

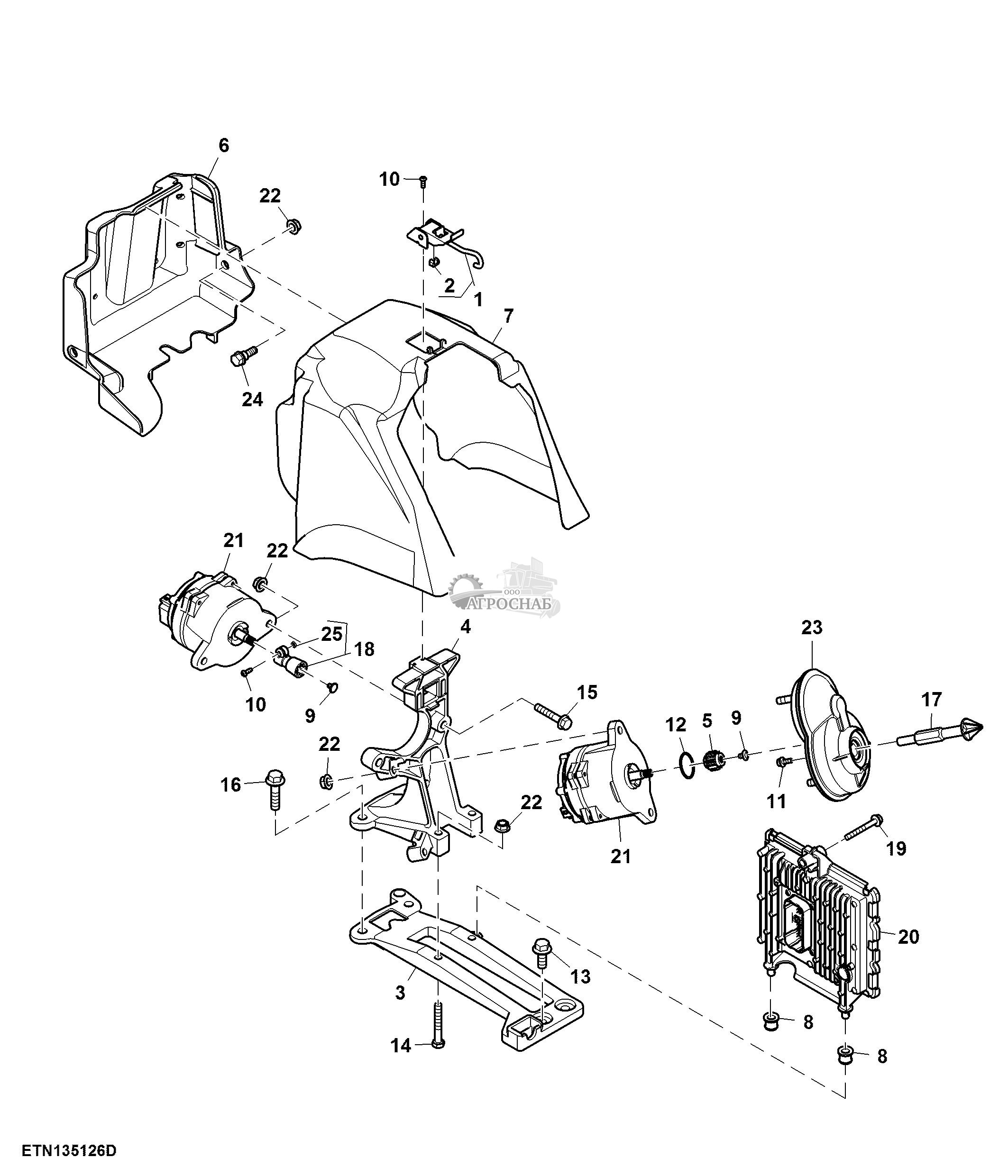

Привод высокопроизводительного дозатора
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA61882 | Фиксатор | 1 | Pro Meter W/ Lock | ||
| 2 | A76764 | Гайка | 1 | |||
| 3 | A92158 | Кронштейн | 1 | High Performance Meter | ||
| 4 | A92159 | Кронштейн | 1 | Meter Motor Mount | ||
| 5 | A92394 | Передача | 1 | |||
| 6 | A105134 | Щиток | 1 | High Performance Meter Lower | ||
| 7 | A92688 | Крышка | 1 | Performance Meter | ||
| 8 | A92271 | Уплотнение | 2 | |||
| 9 | A95878 | Винт | 2 | |||
| 10 | A95879 | Винт | 3 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 11 | 19M9902 | Винт | 1 | M5 X 12 | ||
| 12 | U11326 | Уплотнительное кольцо | 1 | |||
| 13 | 19M7785 | Винт | 2 | M10 X 25 | ||
| 14 | 19M7184 | Винт с головкой | 2 | M8 X 55 | ||
| 15 | 19M7799 | Винт | 2 | M8 X 45 | ||
| 16 | 19M7804 | Винт | 2 | M10 X 40 | ||
| 17 | A102201 | Ведущий вал | 1 | Meter Drive Shaft | ||
| 18 | AA91848 | Шлицевое соединение | 1 | |||
| 19 | 19M8092 | Винт | 1 | M6 X 50 | ||
| 20 | AA92621 | Электрон. блок управления | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 21 | AA87766 | Электродвигатель | 2 | |||
| 22 | E63525 | Гайка | 8 | |||
| 23 | AA87160 | Корпус | 1 | Gear Box Assembly | ||
| 24 | H169568 | Винт | 2 | |||
| 25 | 14M7372 | Гайка | 1 | M4 |

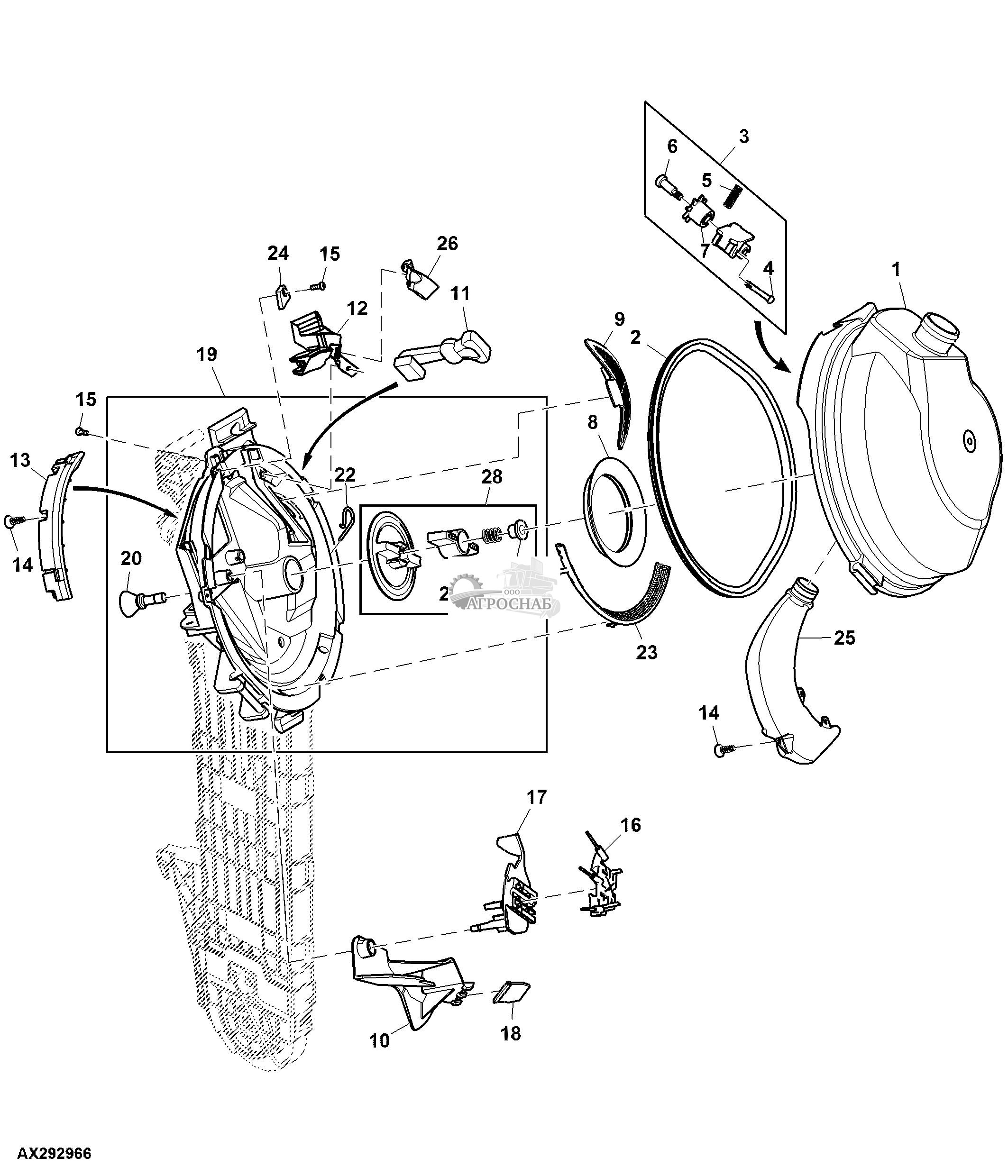

Узел дозатора, ExactEmerge™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A102274 | Камера | 1 | |||
| 2 | A102275 | Сальник | 1 | ORDER A106079 | ||
| A106079 | Сальник | 1 | Sugar Beet, Sorghum, Corn, Cotton, Po pcorn, Sweetcorn, Soybeans, Sunflower | |||
| 3 | AA85925 | КОЛЕСО | 1 | Knockout Assembly; Corn & Soybean | ||
| 4 | H136449 | Крепление со штифтом | 1 | |||
| 5 | M61287 | Пружина сжатия | 1 | |||
| 6 | A95847 | Болт | 1 | |||
| 7 | AA85924 | КОЛЕСО | 1 | |||
| 8 | A46670 | Сальник | 1 | |||
| 9 | A92794 | Выпускное отверстие | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | A92791 | Карман | 1 | |||
| 11 | A44990 | Фиксатор | 1 | |||
| 12 | A110110 | Опора | 1 | SUB FOR A105605 | ||
| 13 | AA86138 | Зубец | 1 | Poly Outer Double Eliminator | ||
| 14 | A100395 | Винт | 6 | |||
| 15 | A95879 | Винт | 6 | |||
| 16 | AA86093 | Зубец | 1 | Inner Double Eliminator | ||
| 17 | A103700 | База | 1 | |||
| 18 | A98971 | Щетка | 1 | Baffle | ||
| 19 | AA89284 | Подшипник с корпусом | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 20 | A102200 | Адаптер | 1 | |||
| 21 | A44913 | Втулка | 1 | |||
| 22 | A103904 | Пружинный стопорный штифт | 2 | |||
| 23 | AA92875 | Полоса | 1 | SUB FOR AA83214 Против овибрационная прокладка | ||
| 24 | A99071 | Трак | 4 | ORDER A107427 | ||
| A107427 | Трак | 4 | Керамика | |||
| 25 | A101907 | Воздуховод | 1 | |||
| 26 | A105606 | Кожух | 1 | |||
| 27 | A85212 | Рукоятка | 1 | |||
| 28 | AA89297 | Комплект ступицы | 1 |

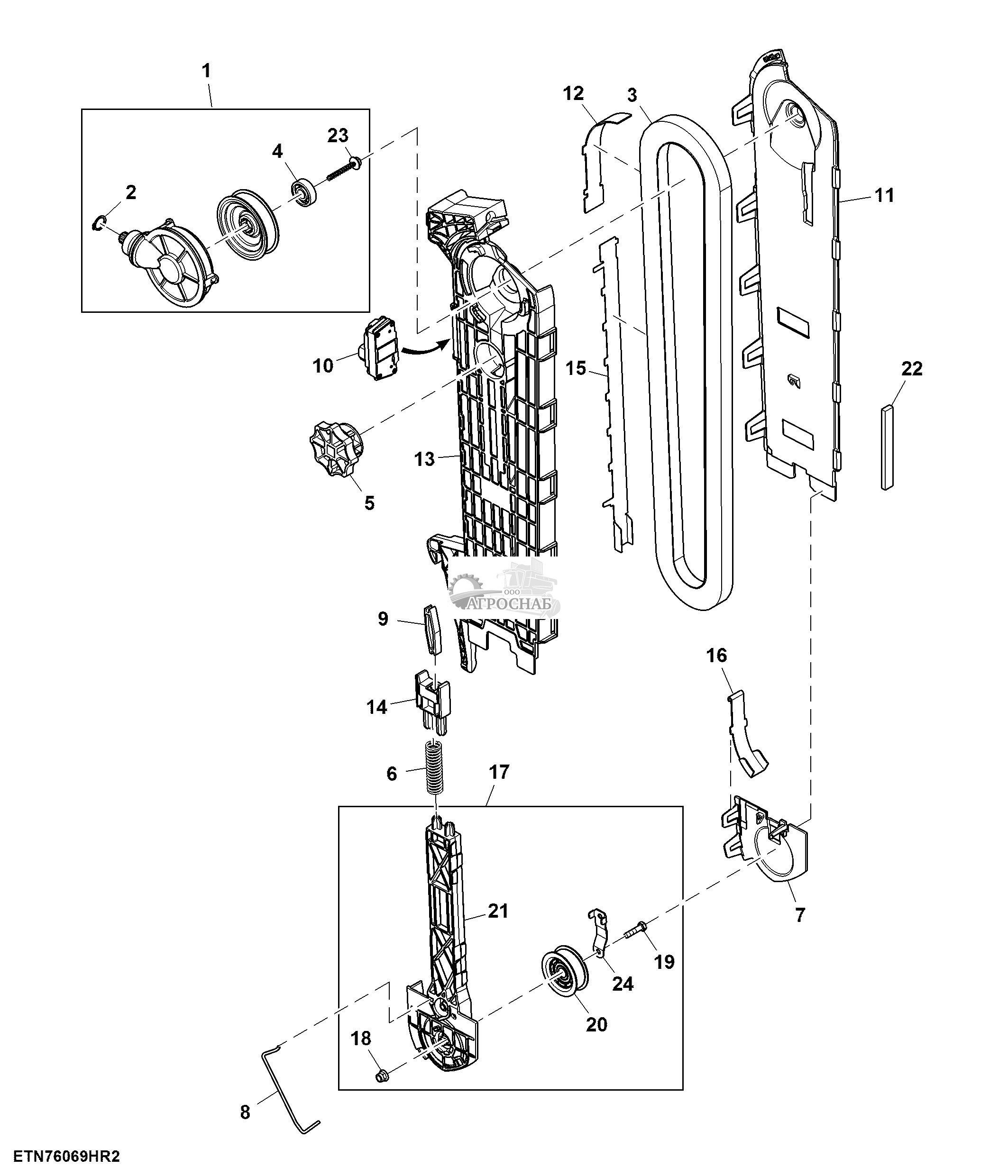

Ремень щетки, картридж подачи семян, ExactEmerge™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA87202 | Корпус | 1 | ORDER AA94227 | ||
| AA94227 | Корпус | 1 | Bevel Gear Transmission | |||
| 2 | 40M7068 | Пружинное кольцо | 1 | |||
| 3 | A98765 | Плоский ремень | 1 | Brush Belt | ||
| 4 | A95875 | Подшипник | 1 | |||
| 5 | A95814 | Коленчатая тяга | 1 | |||
| 6 | H886B | Пружина сжатия | 2 | |||
| 7 | A107973 | Крышка | 1 | Lower Cartridge | ||
| 8 | A95831 | Стержень | 1 | Brush Reconditioner | ||
| 9 | A95818 | Кулиса | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 10 | PH90222076 | Пульт управления | 1 | Reflective Sensor ; ORDER AA86173 | ||
| AA86173 | Пульт управления | 1 | ||||
| AA86175 | Пульт управления | 1 | Wear Plate Replacement Kit | |||
| 11 | A107972 | Крышка | 1 | ORDER A111349 | ||
| A111349 | Крышка | 1 | ||||
| 12 | A104565 | Износостойкая накладка | 1 | SUB FOR A95832 | ||
| 13 | A107974 | Корпус | 1 | ORDER A111329 | ||
| A111329 | Корпус | 1 | ||||
| 14 | A95817 | Направляющая | 1 | |||
| 15 | A95833 | Износостойкая накладка | 1 | |||
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
| 16 | A95816 | Износостойкая накладка | 1 | |||
| 17 | A107976 | Натяжной шкив | 1 | ORDER AA94657 | ||
| AA94657 | Натяжной шкив | 1 | ||||
| 18 | 14M7397 | Стопорная гайка | 2 | M6 | ||
| 19 | 19M7286 | Винт с головкой | 2 | M6 X 25 | ||
| 20 | AA79523 | Шкив | 1 | |||
| 21 | A107976 | Натяжной шкив | 1 | ORDER AA94657 | ||
| 22 | A104012 | Сальник | AR | Sugar Beet, Sorghum | ||
| 23 | ...... | Винт | 1 | ORDER AA94227 |
Ограждение картриджа щетки
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | AA81315 | Ограждение | 1 | |||
| 2 | 14M7528 | Стопорная гайка | 1 | M6 | ||
| 3 | 19M7286 | Винт с головкой | 1 | M6 X 25 |

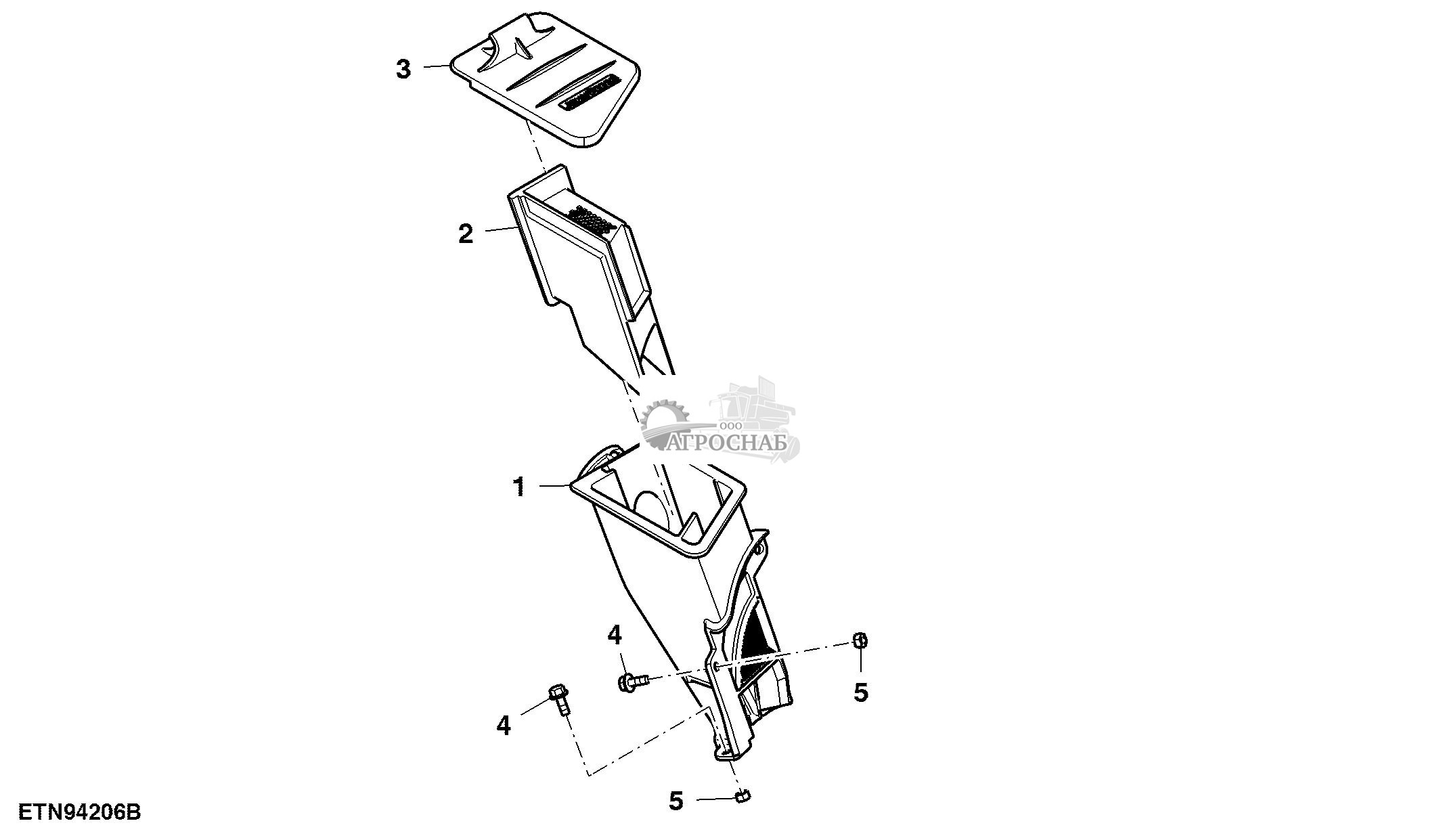

Узел высокопроизводительного бака, ExactEmerge™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A104194 | Бункер | 1 | |||
| 2 | A92807 | Шланг | 1 | |||
| 3 | A92806 | Крышка | 1 | |||
| 4 | 19M7775 | Винт | 3 | M6 X 16 | ||
| 5 | 14M7272 | Гайка | 3 | M6 |

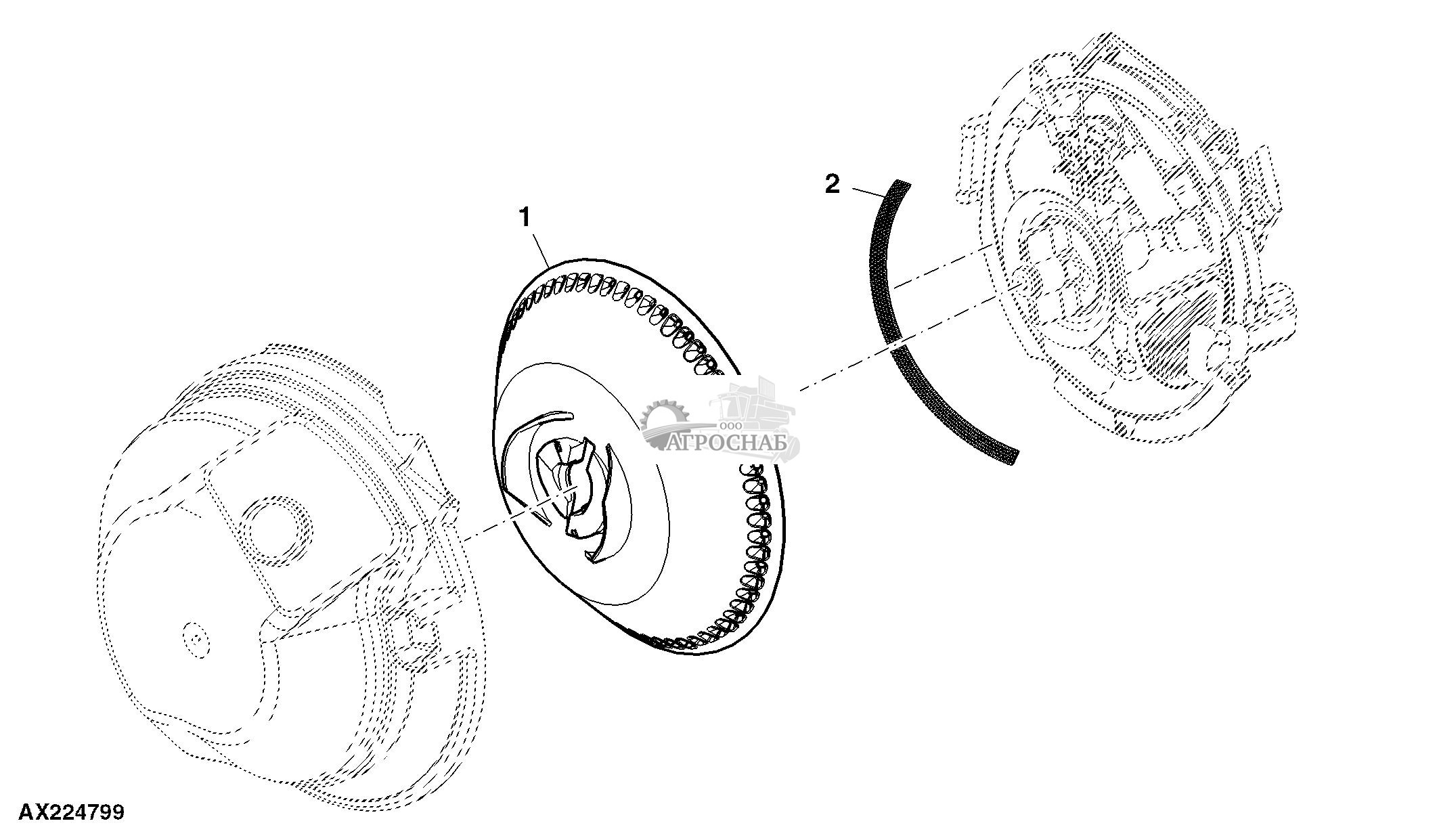

Высевающие диски, ExactEmerge™
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A92777 | Высевающий диск | 1 | Large Sweet Corn | ||
| A103836 | Высевающий диск | 1 | Soybean, Scalloped | |||
| A95896 | Высевающий диск | 1 | Sweet Corn, Sunflowers | |||
| 2 | AA92875 | Полоса | 1 | SUB FOR AA83214 Против овибрационная прокладка | ||
| AA83215 | Полоса | 1 | Smooth Strip |
High Performance Meter Cleanout Tray(Высокая Производительность Счетчик Лоток СКУ )
| key | PART NO. | PART NAME | QTY | SERIAL NO. | REMARKS | |
|---|---|---|---|---|---|---|
| 1 | A95853 | Поддон | 1 | Seed Clean Out | ||
| 2 | AA21292 | Быстрозамыкающийся штифт | 1 | |||
| 3 | A100808 | Кронштейн | 1 | |||
| 4 | 19M7785 | Винт | 1 | M10 X 25 | ||
| 5 | 14M7296 | Фланцевая гайка | 1 | M10 | ||
| 6 | 14M7303 | Фланцевая гайка | 1 | M6 | ||
| 7 | H167815 | Хомут | 1 | |||
| 8 | 19M7775 | Винт | 1 | M6 X 16 |
